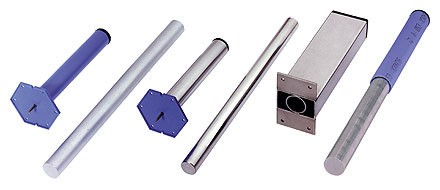

Dilatační trny typ LD
je spojovací prvek pro přenos smykových sil v dilatačních spárách
Je vhodný také pro použití u relativně nízkých tlouštěk stavebních dílů. Jednoduchý montážní prvek, který je k dostání v různých variantách, je tak použitelný v nejrůznějších možnostech.
Použití : nižší únosnost
Detaily
| kód | smykový trn/typ | materiál trnu |
materiál pouzdra |
průměr mm |
délka mm |
| LD 20/320-P-Zn | pozink | plast | 20 | 320 | |
| * | LD 22/350-P-Zn | pozink | plast | 22 | 350 |
| * | LD 25/390-P-Zn | pozink | plast | 25 | 390 |
| * | LD 30/450-P-Zn | pozink | plast | 30 | 450 |
| kód | smykový trn/typ | materiál trnu |
materiál pouzdra |
průměr mm |
délka mm |
| LD 20/320-P-A4 | nerez | plast | 20 | 320 | |
| * | LD 22/350-P-A4 | nerez | plast | 22 | 350 |
| * | LD 25/390-P-A4 | nerez | plast | 25 | 390 |
| * | LD 30/450-P-A4 | nerez | plast | 30 | 450 |
| kód | smykový trn/typ | materiál trnu |
materiál pouzdra |
průměr mm |
délka mm |
| LD 20/320-S-A4 | nerez | nerez | 20 | 320 | |
| * | LD 22/350-S-A4 | nerez | nerez | 22 | 350 |
| * | LD 25/390-S-A4 | nerez | nerez | 25 | 390 |
| * | LD 30/450-S-A4 | nerez | nerez | 30 | 450 |
Ke stažení
