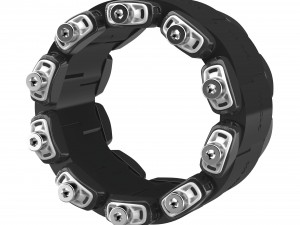

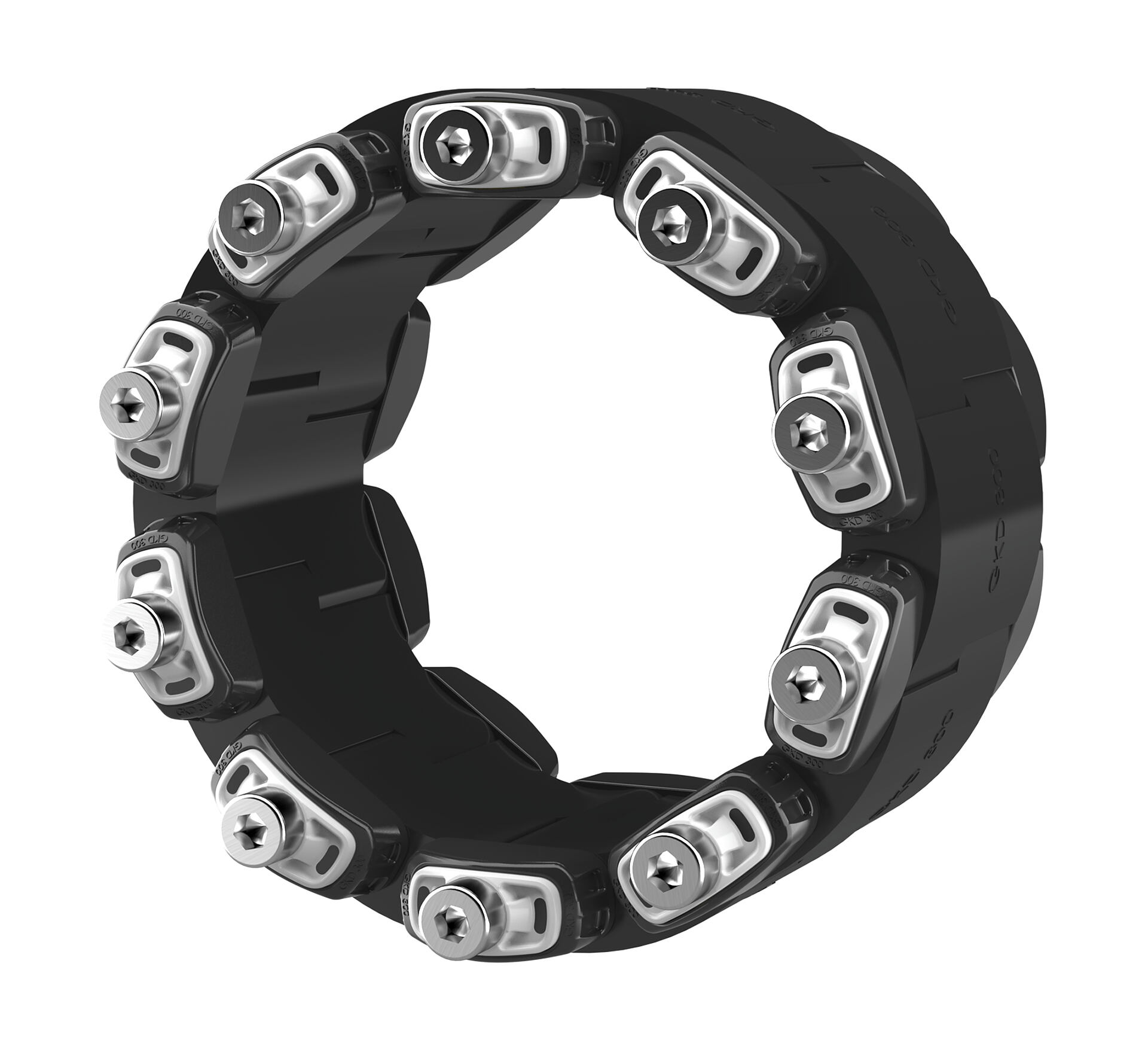

Těsnění GKD
modulární těsnění GKD jsou určena ke spolehlivému utěsnění potrubí zejména větších průměrů.
Modulární těsnění GKD jsou určena k utěsnění potrubí zejména větších průměrů. Jsou složena z jednotlivých modulů a opatřena optickou kontrolou utahovacího momentu. Postupným utahováním matic se proti sobě stahují jednotlivé přítlačné segmenty, které vytlačují speciální gumu EPDM jak na procházející potrubí, tak do pažnice (chráničky) nebo jádrového vrtu, čímž je zajištěno spolehlivé utěsnění. Těsnění jsou vyráběna z vysoce kvalitních materiálů, dle nejpřísnějších norem a standardů.

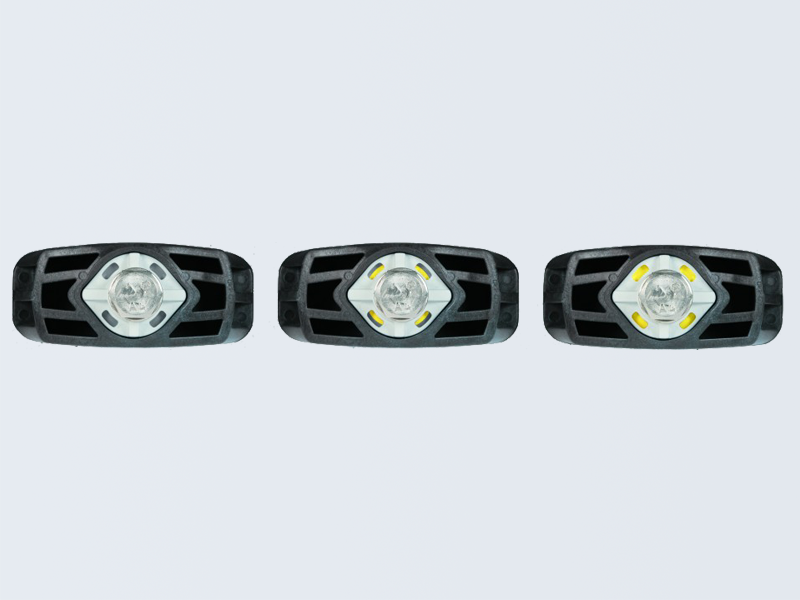

- Jednotlivé těsnící moduly jsou opatřeny zabudovanou optickou kontrolou utahovacího momentu.

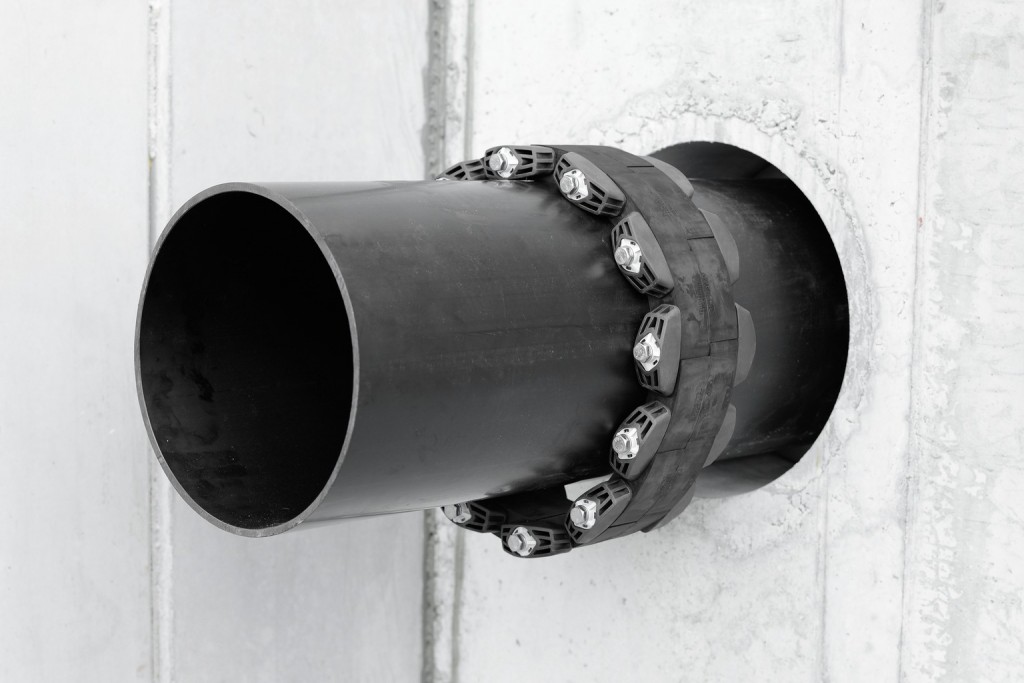

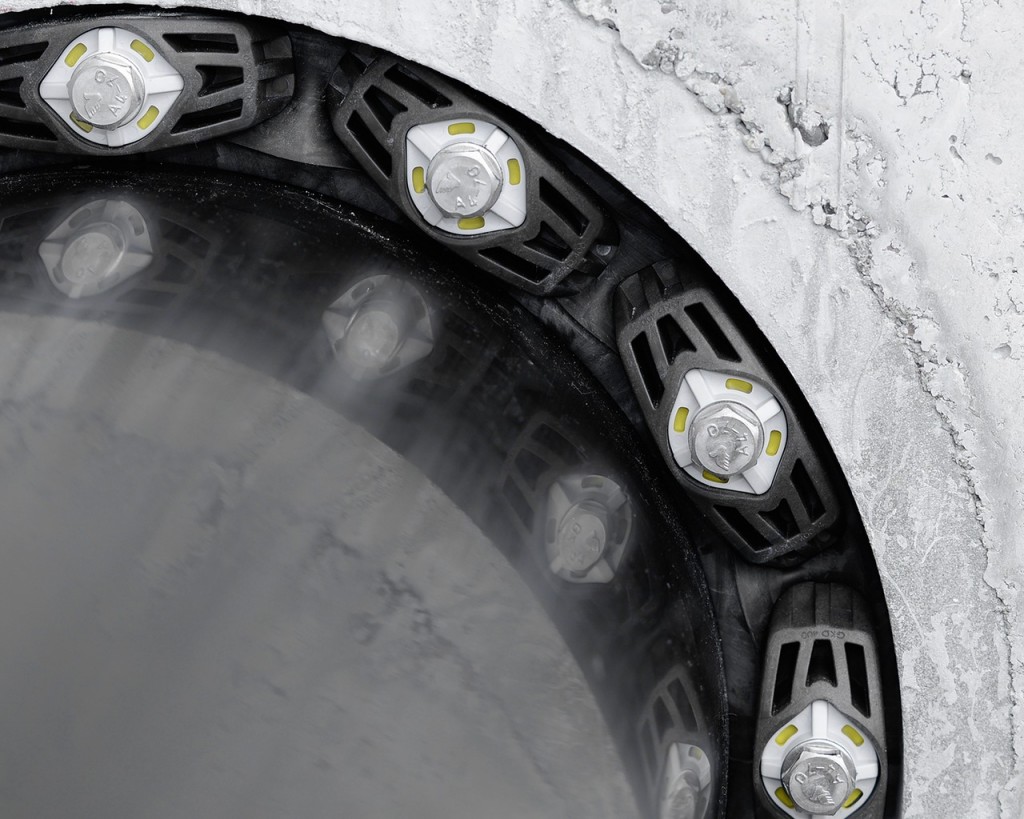

- V pažnicích (chráničkách) nebo jádrových vrtech vytváří spolehlivý plynotěsný a vodotěsný prostup stěnou.
- Těsnění jsou dělená pro možnost dodatečné montáže na již instalovaná potrubí.
- Těsnění je možno vyrobit ve variantě NBR s odolností proti olejům, benzinům aj.
- Konfigurátor pro správnou volbu těsnění najdete zde.
Detaily
| Název produktu | prostor mezi otvorem a potrubím (mm) |
vhodný vnější ø potrubí (mm) |
minimální tloušťka stěny(mm) |
|---|---|---|---|
| Od - Do | Od - Do | ||
| Z x GKD 300 | 19,5 - 22,5 | 73,5 - 250 | 100 |
| Z x GKD 315 | 23,25 - 26 | 60,3 - 315 | 100 |
| Z x GKD 325 | 24 - 30 | 177,8 - 711 | 110 |
| Z x GKD 325 | 36,5 - 43 | 204 - 1 220 | 150 |
| Z x GKD 425 | 29 - 35 | 204 - 1 220 | 125 |
| Z x GKD 440 | 45 - 52 | 204 - 1 220 | 150 |
| Z x GKD 475 | 41,3 - 48,5 | 114,3 - 1 220 | 150 |
| Z x GKD 500 | 62 - 71,5 | 193,7 - 1 220 | 165 |
| Z x GKD 525 | 58 - 63,5 | 193,7 - 1 220 | 165 |
| Z x GKD 575 | 50 - 58 | 204 - 1 220 | 165 |
| Z x GKD 615 | 90 - 98 | 323,9 - 3 000 | 205 |
| Z x GKD 650 | 77 - 84 | 244,5 - 2 000 | 165 |
Z = počet jednotlivých modulů
Příklady objednávek:
| Název produktu | vnitřní ø pažnice nebo jádrového vrtu (mm) | vnější ø potrubí(mm) | prostor mezi otvorem a potrubím (mm) |
|---|---|---|---|
| Od - Do | |||
| 12 x GKD 400 | 400 | 315 | 36,5 - 43 |
| 14 x GKD 440 | 500 | 400 | 45 - 52 |
| 28 x GKD 500 | 950 | 825 | 62 - 71,5 |
